📡 Dari Listrik PLN Sampai Nyala di Rack Server

1. Kenalan Dulu: Kenapa Power Distribution di Data Center Itu Penting?

Coba bayangkan kamu lagi nonton video favorit, main game online, atau buka Google.
Semua itu kelihatannya simpel: klik → muncul.
Tapi di balik layar, ada data center yang bekerja 24 jam non-stop, dan semua itu sangat bergantung pada listrik.
Masalahnya, listrik:
• Bisa padam
• Bisa drop
• Bisa tidak stabil
Kalau listrik mati 1 detik saja, data center bisa:
• Server restart
• Data error
• Website down
• Kerugian miliaran rupiah
Makanya, di data center, listrik tidak boleh asal nyambung.
Harus ada urutan distribusi listrik (power distribution) yang rapi, aman, dan punya cadangan.
Artikel ini akan mengajak kamu jalan pelan-pelan:
➡️ dari listrik PLN (utility)
➡️ masuk ke sistem data center
➡️ sampai akhirnya nyala di rack server

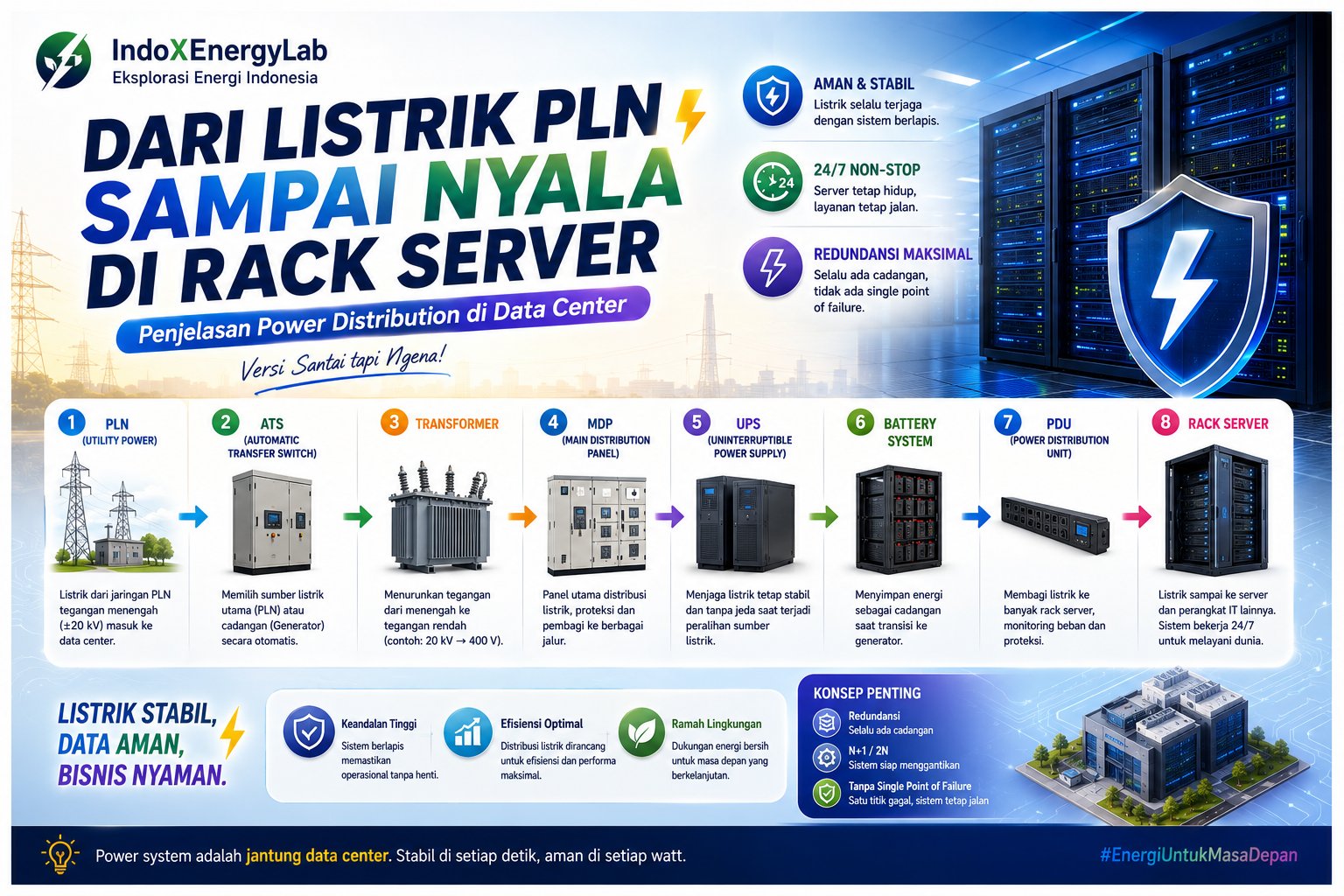

2. Gambaran Besar Alur Listrik di Data Center

Sebelum masuk detail, kita lihat alur besarnya dulu:

PLN (Utility Power)
↓
ATS (Automatic Transfer Switch)
↓
Transformer
↓
Main Distribution Panel (MDP)
↓
UPS (Uninterruptible Power Supply)
↓
PDU (Power Distribution Unit)
↓
Rack Server

Tambahan penting:
• Generator → cadangan kalau PLN mati
• Battery (UPS) → jembatan waktu saat transisi
Tenang, semua ini akan kita bahas satu per satu, tanpa bikin pusing 😄

3. Utility Power: Listrik dari PLN Masuk ke Data Center

3.1 Apa itu Utility Power?
Utility power adalah listrik utama yang datang dari:
• PLN
• Grid nasional
Biasanya, untuk data center, listrik masuk dalam bentuk:
• Tegangan menengah (±20 kV)
Kenapa tinggi?
• Supaya efisien
• Supaya rugi daya kecil
• Cocok untuk beban besar
📌 Data center itu “rakus listrik”.
Satu gedung bisa konsumsi listrik setara satu kelurahan.

3.2 Risiko Kalau Hanya Mengandalkan PLN
PLN itu hebat, tapi:
• Bisa padam
• Bisa gangguan
• Bisa maintenance
Untuk rumah, mati lampu 1 jam masih aman.
Untuk data center? Bencana.
Makanya, PLN bukan satu-satunya sumber listrik.

4. ATS (Automatic Transfer Switch): Otak Pemilih Sumber Listrik

4.1 Apa Fungsi ATS?
ATS adalah alat pintar yang tugasnya:
• Memilih sumber listrik
• Berpindah otomatis tanpa campur tangan manusia
Sumber listrik yang dipantau ATS:
• PLN (utama)
• Generator (cadangan)

4.2 Cara Kerja ATS (Versi Sederhana)
1. PLN normal → ATS pilih PLN
2. PLN mati / drop → ATS langsung pindah ke generator
3. PLN normal lagi → ATS balik ke PLN
⏱️ Semua ini terjadi dalam hitungan detik.
Ibaratnya seperti:
• Kamu punya dua power bank
• HP otomatis pindah ke yang masih ada baterainya

5. Backup Generator: Pahlawan Saat PLN Padam

5.1 Kenapa Data Center Perlu Generator?
Karena:
• UPS tidak bisa menyuplai listrik selamanya
• Baterai hanya untuk waktu transisi
Generator berfungsi sebagai:
➡️ sumber listrik jangka panjang saat PLN mati

5.2 Cara Kerja Generator di Data Center
Urutannya biasanya seperti ini:
1. PLN mati
2. UPS langsung menyuplai server
3. Generator auto start
4. Setelah stabil → beban pindah ke generator
Semua ini:
• Otomatis
• Tanpa server mati

6. Transformer: Menurunkan Tegangan Biar Aman

6.1 Kenapa Tegangan Harus Diturunkan?
Listrik dari PLN:
• Tegangan tinggi (±20 kV)
• Tidak bisa langsung dipakai server
Makanya butuh transformer.

6.2 Fungsi Transformer di Data Center
Transformer bertugas:
• Menurunkan tegangan
• Contoh:
o 20 kV → 480 V
o 20 kV → 400 V
Kenapa tidak langsung ke 220 V?
• Supaya distribusi lebih efisien
• Arus lebih kecil
• Lebih stabil untuk jarak jauh

7. Main Distribution Panel (MDP): Gerbang Distribusi Utama

7.1 Apa itu MDP?
MDP (Main Distribution Panel) adalah:
• Panel utama pembagi listrik
• Titik kontrol sebelum listrik masuk ke sistem kritikal
Di sinilah listrik:
• Dibagi ke berbagai jalur
• Dilindungi dengan breaker
• Dipantau arus dan tegangannya

7.2 Kenapa Panel Ini Penting?
Kalau ada:
• Overload
• Short circuit
• Gangguan lokal
MDP bisa:
• Memutus bagian tertentu
• Tanpa mematikan seluruh data center

8. UPS (Uninterruptible Power Supply): Penjaga Nyawa Server

8.1 Apa itu UPS?
UPS adalah:
• Sistem listrik + baterai
• Menyediakan listrik tanpa jeda
Fungsi utama:
• Menjaga server tetap hidup
• Saat terjadi perpindahan sumber listrik

8.2 Kenapa UPS Itu Wajib?
Bayangkan:
• PLN mati
• Generator butuh 5–10 detik untuk stabil
Tanpa UPS:
• Server mati
• Data corrupt
• Sistem error
Dengan UPS:
• Server tidak merasa apa-apa

8.3 Jenis UPS (Singkat & Mudah)
Umumnya data center pakai:
• Online UPS
o Listrik selalu lewat UPS
o Paling stabil
o Paling mahal, tapi paling aman

9. Battery System: Energi Cadangan di Dalam UPS

9.1 Fungsi Battery
Battery di UPS:
• Menyimpan energi
• Dipakai saat listrik utama hilang
Durasi:
• 5 menit
• 10 menit
• 15 menit
Tergantung desain data center

9.2 Kenapa Tidak Lama?
Karena:
• Battery mahal
• Berat
• Panas
UPS + battery hanya:
➡️ jembatan ke generator

10. PDU (Power Distribution Unit): Pembagi Terakhir Sebelum Server

10.1 Apa itu PDU?
PDU adalah:
• Panel distribusi listrik khusus IT
• Biasanya dekat ruang server
Tegangan umum:
• 208 V
• 230 V
• 120 V (tergantung desain)

10.2 Fungsi PDU
PDU:
• Membagi listrik ke banyak rack
• Monitoring beban
• Proteksi per jalur
Ada juga:
• Smart PDU
• Bisa dipantau via network

11. Rack Server: Tujuan Akhir Perjalanan Listrik

11.1 Apa itu Rack Server?
Rack server adalah:
• Lemari berisi server
• Switch
• Storage
Di sinilah:
• Data diproses
• Aplikasi berjalan
• Internet “hidup”

11.2 Power di Dalam Rack
Biasanya:
• Setiap rack punya:
o Dual power supply (A & B)
• Terhubung ke:
o PDU A
o PDU B
Tujuannya:
➡️ Redundansi
Kalau satu jalur mati, jalur lain tetap hidup.

12. Konsep Penting: Redundansi & Keandalan

Data center selalu bicara soal:
• N+1
• 2N
• Tier Level
Artinya:
• Selalu ada cadangan
• Tidak ada single point of failure
Semua sistem power:
• PLN
• Generator
• UPS
• PDU
Harus siap gagal satu, tapi sistem tetap jalan.

13. Ringkasan Alur Power Distribution

Mari kita ringkas dengan bahasa super sederhana:
1. PLN kirim listrik
2. ATS memilih sumber
3. Transformer turunkan tegangan
4. MDP membagi daya
5. UPS menjaga listrik tetap stabil
6. Battery bantu saat transisi
7. PDU membagi ke rack
8. Server bekerja 24/7

14. Penutup: Listrik Adalah Jantung Data Center

Kalau data center itu manusia:
• Server = otak
• Network = saraf
• Power system = jantung
Tanpa listrik yang:
• Stabil
• Aman
• Berlapis cadangan
Data center tidak mungkin hidup.
Semoga setelah membaca ini:
• Anak sekolah bisa paham gambaran besarnya
• Mahasiswa bisa nyambung ke teori
• Praktisi bisa bilang: “Oh, ini memang real di lapangan”
Kalau kamu mau:
• Versi lebih teknis
• Versi infografis
• Atau disesuaikan dengan IndoXEnergyLab
tinggal bilang saja 🔌⚡
